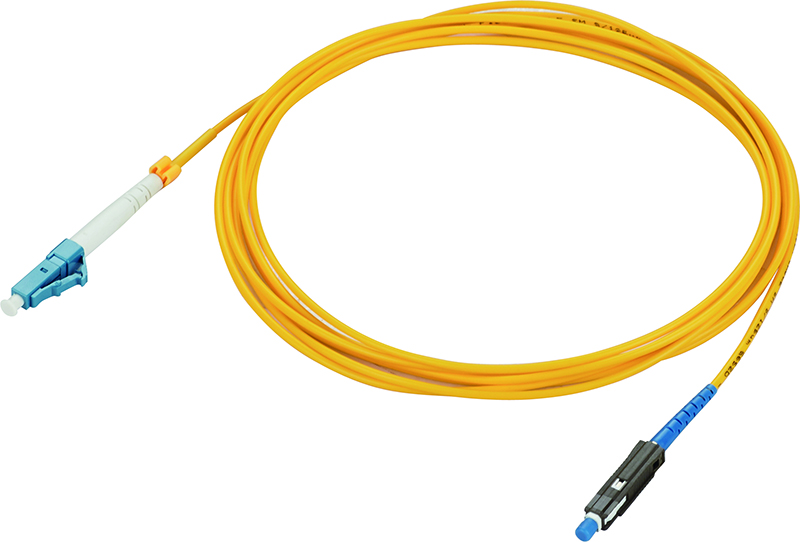

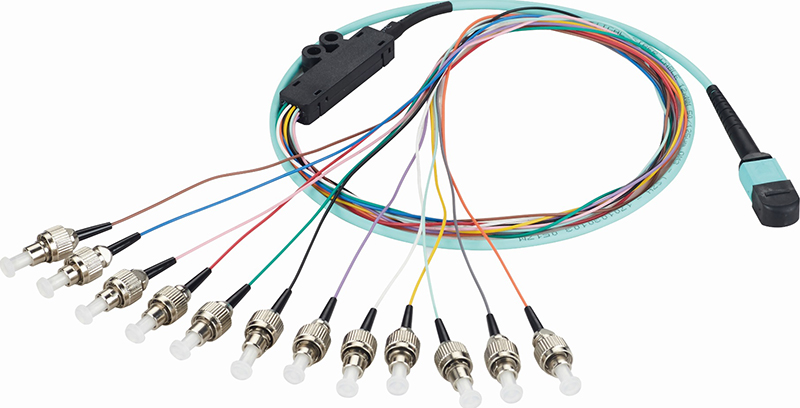

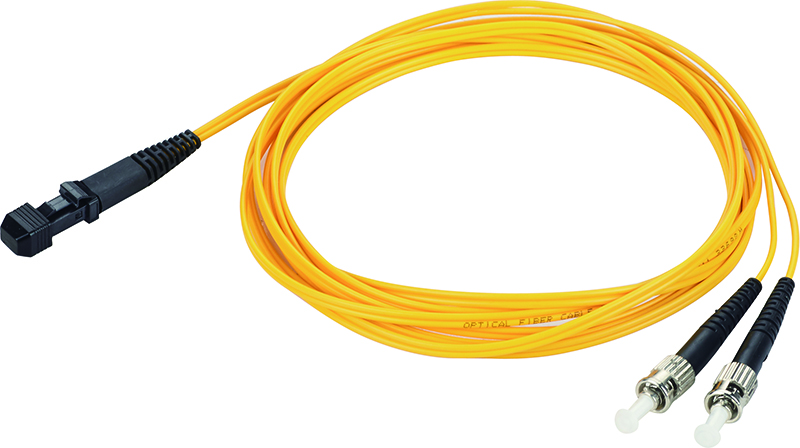

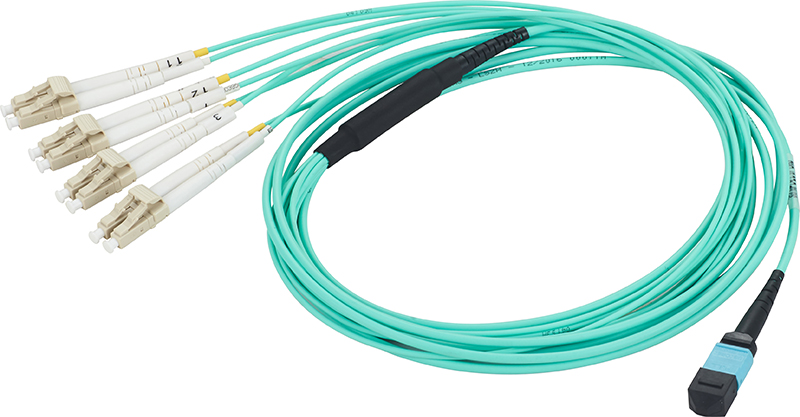

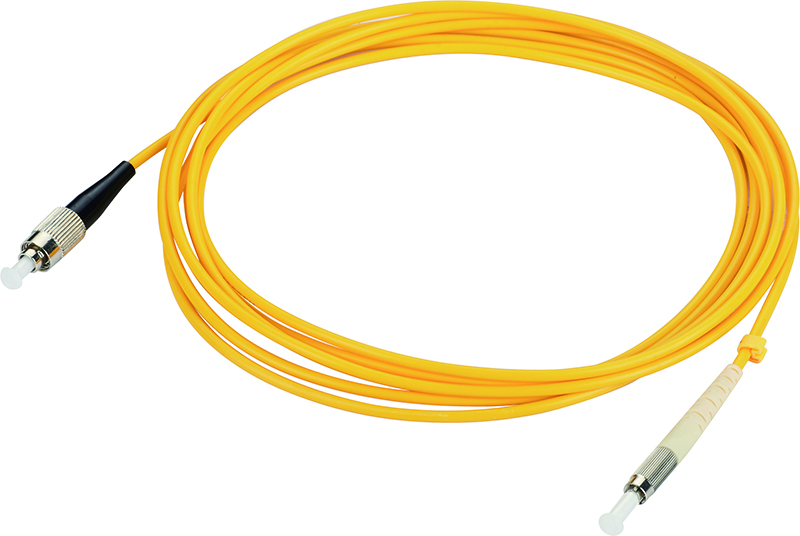

特殊规格跳线
光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模和多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器;按连接头结构形式可分为：FC、SC、ST、LC、MU、MTRJ等各种形式。其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MTRJ连接器通常用于网络设备端。
连接器头颜色： ●蓝色 ●米黄色 ●绿色 ●黑色 ●定制
纤芯类型： ●单模 ●多模
光纤芯数： ●单芯 ●双芯 ●多芯
出纤外径： ●0.9mm ●2.0mm ●3.0mm
光纤类型： ●9/125um ●50/125um ●62.5/125um
光纤外被： ●PVC ●LSZH
光纤长度： ●1m ●1.5m ●2m ●3m ●定制
研磨端面： ●PC ●UPC ●APC
连接器头： ●LC ●SC ●FC ●ST ●D4 ●SMA ●MU ●MPO ●MTRJ ●E2000
产品描述
产品参数
天州光电的光纤跳线按传输媒介的不同可分为：常见的硅基光纤的单模和多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT、MTRJ等各种形式。符合UL标准连接器，符合ROHS标准。
应用范围：光纤到户、光纤有线电视、光纤三网融合、光纤通信、光纤接入网、光纤数据传输、光纤视频传输、光纤多媒体系统、光纤以太网、光纤局域网、光纤传感、光纤测试设备、光电转换设备。
备注：可根据客户要求提供相应的跳线成品。
应用范围：光纤到户、光纤有线电视、光纤三网融合、光纤通信、光纤接入网、光纤数据传输、光纤视频传输、光纤多媒体系统、光纤以太网、光纤局域网、光纤传感、光纤测试设备、光电转换设备。
备注：可根据客户要求提供相应的跳线成品。
技术参数
| 参数 | LC, SC, FC, ST | D4 | MU | MTRJ | DIN, E2000 | SMA | |||||||
| 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | 单模 | 多模 | ||
| 插入损耗（dB） | ≤0.20 | ≤0.25 | ≤0.20 | ≤0.25 | ≤0.20 | ≤0.30 | ≤0.50 | ≤0.30 | ≤0.20 | ≤0.30 | ≤0.20 | ≤0.30 | |
| 回波损耗（dB） | PC | ≥45 | N/A | ≥45 | N/A | ≥45 | N/A | ≥45 | N/A | ≥45 | N/A | ||
| UPC | ≥50 | N/A | ≥50 | N/A | N/A | N/A | ≥50 | N/A | |||||
| APC | ≥60 | N/A | N/A | ≥60 | N/A | N/A | ≥60 | N/A | |||||
| 端面几何尺寸（dB） | 半径：10-25mm(PC/UPC) | N/A | |||||||||||
| 5-12mm(APC) | N/A | ||||||||||||
| 顶点偏移：0-70um | N/A | ||||||||||||
| 光纤高度：-100~+100nm | N/A | ||||||||||||
| 体材料 | 铜/镀镍 | ||||||||||||
| 金属头的材料 | 不锈钢/氧化锆 | ||||||||||||
| 孔的大小（μm） | 125~1500 | ||||||||||||
| 耐用性 | 1000次配对 | ||||||||||||
| 工作温度（℃） | -40~+85 | ||||||||||||
