微型

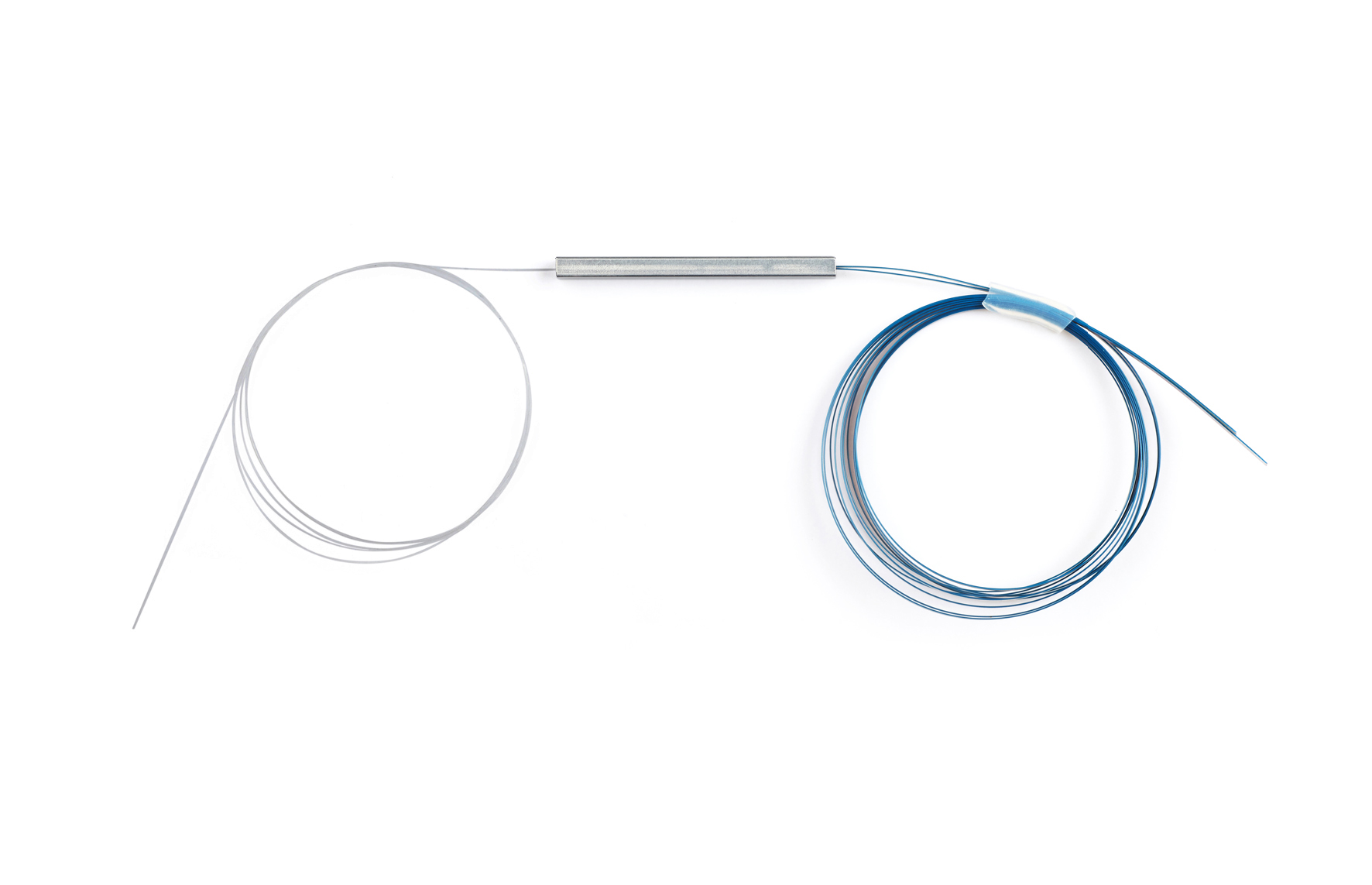

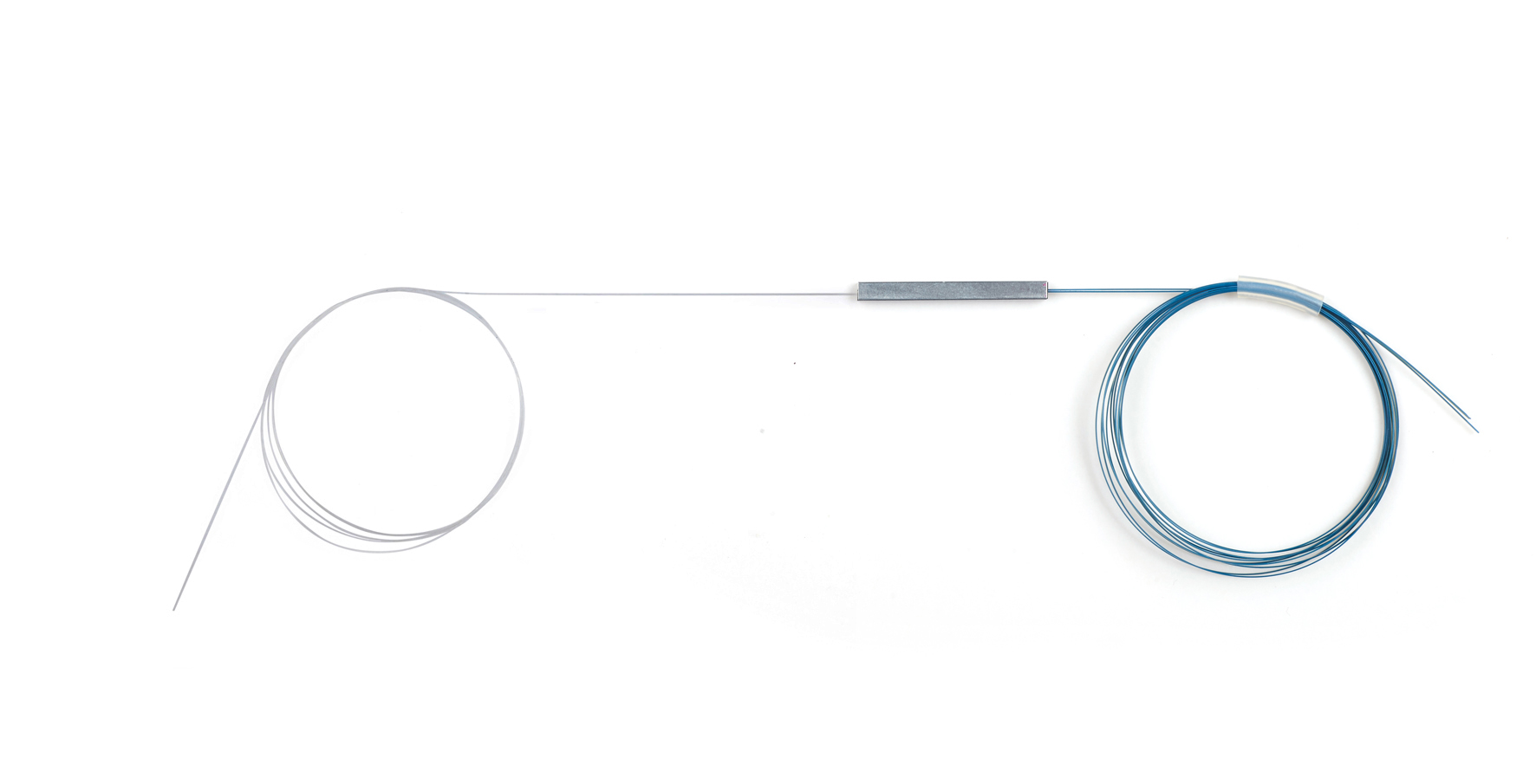

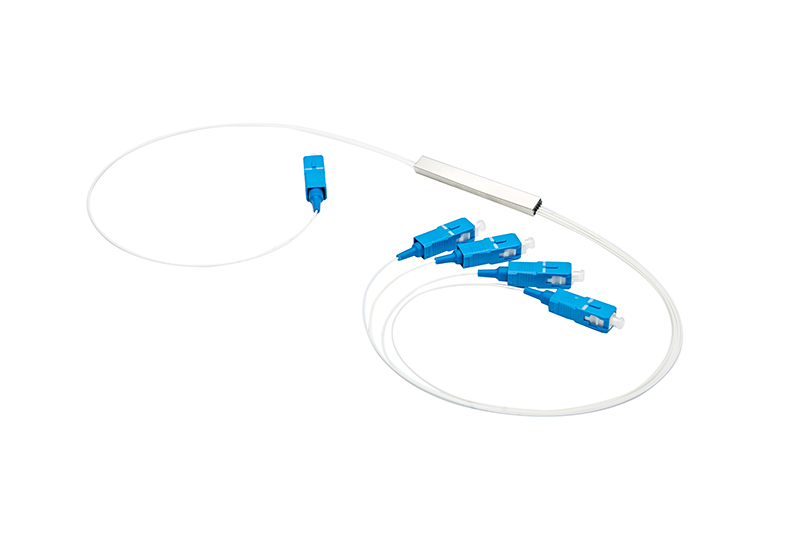

微型光分路器结构小巧，可直接安装在各种光纤交换箱，仅需占用较小空间，方便快捷。插入损耗低，均匀性、方向性、环境稳定性好，偏振相关损耗低。
型号： ●1×2 ●1×4 ●1×8 ●1×16 ●1×64 ●2×4 ●2×8 ●2×16 ●定制
进端纤径： ●250um ●0.9mm光纤
进端连接头： ●None ●FC/APC ●FC/UPC ●SC/APC ●SC/UPC ●LC/APC ●LC/UPC ●定制
出端纤径： ●250um ●0.9mm光纤
出端纤长： ●0.36m ●0.5m ●0.9m ●1m ●定制
出端连接头： ●None ●FC/APC ●FC/UPC ●SC/APC ●SC/UPC ●LC/APC ●LC/UPC ●定制
封装尺寸： ●4×4×40 ●4×7×50 ●4×7×60 ●定制
产品描述
产品参数
微型光分路器结构小巧，可直接安装在各种光纤交换箱，仅需占用较小空间，方便快捷。插入损耗低，均匀性、方向性、环境稳定性好，偏振相关损耗低。
应用范围：光缆接头盒、模块盒、配线箱。
备注：可根据客户要求提供相应的微型光分路器成品。
应用范围：光缆接头盒、模块盒、配线箱。
备注：可根据客户要求提供相应的微型光分路器成品。
参数规格：1×N 微型光分路器
| 参数 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| 工作波长（nm） | 1260~1650 | |||||
| 插入损耗（dB） | 3.5 | 7 | 10.2 | 13.2 | 16.5 | 19.8 |
| 插损均匀性（dB） | 0.4 | 0.6 | 0.8 | 1 | 1.1 | 1.5 |
| 偏振相关损耗（dB） | 0.1 | 0.1 | 0.1 | 0.2 | 0.25 | 0.25 |
| 回波损耗（dB） | 55 | 55 | 55 | 55 | 55 | 55 |
| 方向性（dB） | 55 | 55 | 55 | 55 | 55 | 55 |
| 波长损耗均匀性（dB） | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 |
| 温度敏感性（-40~85℃）（dB） | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| 工作温度（℃） | -40~+85 | |||||
| 储存温度（℃） | -40~+85 | |||||
1、以上参数均为常温下测试，且不含连接头的数据。
2、加连接头的参数在以上数据的基础上加0.2dB，回波损耗≥55dB（APC），≥50dB（UPC）。
