插片式

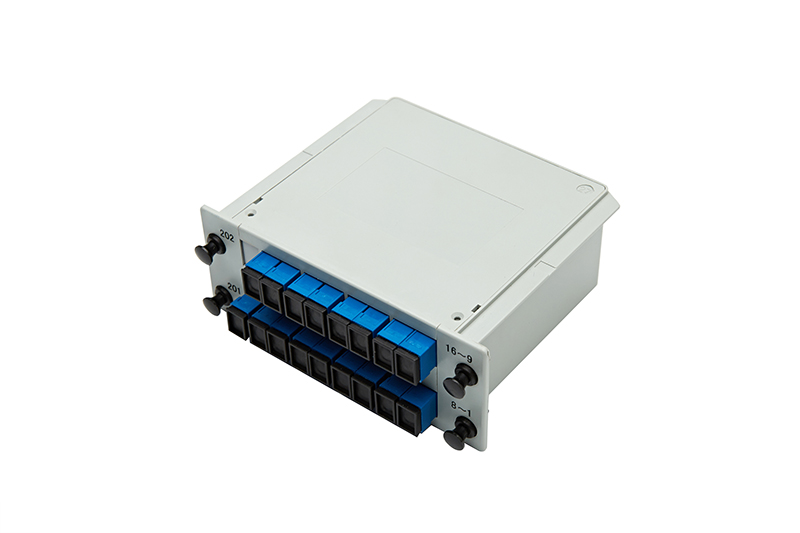

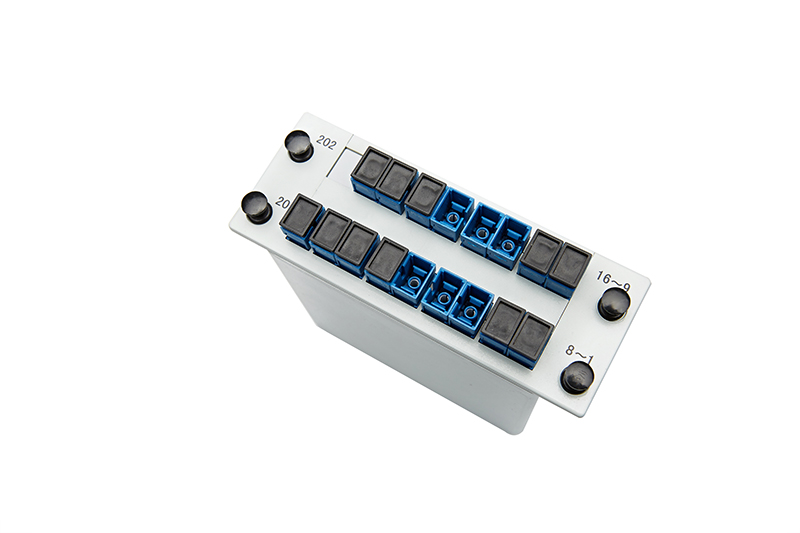

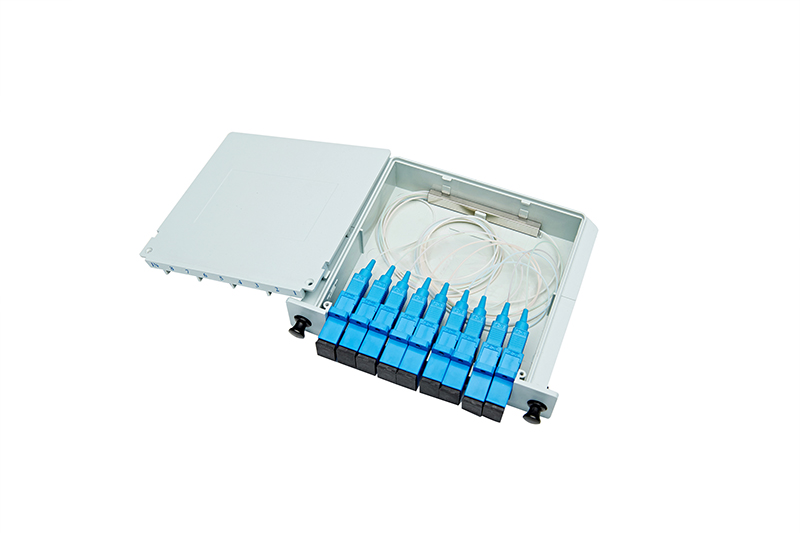

插片式光分路器具有体积小，工作波长范围宽，可靠性高，均匀性、方向性好、环境稳定性好，偏振相关损耗低等特点，特别使用于无源光网络（EPON，GPON等）中连接局端和终端设备并实现光信号的分路，提供1×N和2×N全系列产品，并为客户订制适合各种场合的光分路器。
型号： ●1×2 ●1×4 ●1×8 ●1×16 ●1×64 ●2×4 ●2×8 ●2×16 ●定制
进端纤径： ●250um ●900um松套管 ●900um紧套管 ●2.0mm光纤 ●3.0mm光纤
进端连接头： ●None ●FC/APC ●FC/UPC ●SC/APC ●SC/UPC ●LC/APC ●LC/UPC ●定制
出端纤径： ●250um ●900um松套管 ●900um紧套管 ●2.0mm光纤 ●3.0mm光纤
出端纤长： ●0.5m ●1m ●1.5m ●2m ●3m ●4m ●定制
出端连接头： ●None ●FC/APC ●FC/UPC ●SC/APC ●SC/UPC ●LC/APC ●LC/UPC ●定制
产品描述
产品参数
插片式光分路器具有体积小，工作波长范围宽，可靠性高，均匀性、方向性好、环境稳定性好，偏振相关损耗低等特点，特别使用于无源光网络（EPON，GPON等）中连接局端和终端设备并实现光信号的分路，提供1×N和2×N全系列产品，并为客户订制适合各种场合的光分路器。
应用范围：光纤通信网络、光纤接入网、光纤CATV、光纤测试设备、监控系统等、光纤到户、无源光网络（E/GPON）、移动&电信网络、局域网、广域网、有线电视网络、测试设备。
备注：可根据客户要求提供相应的插片式光分路器成品。
应用范围：光纤通信网络、光纤接入网、光纤CATV、光纤测试设备、监控系统等、光纤到户、无源光网络（E/GPON）、移动&电信网络、局域网、广域网、有线电视网络、测试设备。
备注：可根据客户要求提供相应的插片式光分路器成品。
参数规格：1×N 插片式光分路器
| 参数 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| 工作波长（nm） | 1260~1650 | |||||
| 插入损耗（dB） | 3.5 | 7 | 10.2 | 13.2 | 16.5 | 19.8 |
| 插损均匀性（dB） | 0.4 | 0.6 | 0.8 | 1 | 1.1 | 1.5 |
| 偏振相关损耗（dB） | 0.1 | 0.1 | 0.1 | 0.2 | 0.25 | 0.25 |
| 回波损耗（dB） | 55 | 55 | 55 | 55 | 55 | 55 |
| 方向性（dB） | 55 | 55 | 55 | 55 | 55 | 55 |
| 波长损耗均匀性（dB） | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 |
| 温度敏感性（-40~85℃）（dB） | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| 工作温度（℃） | -40~+85 | |||||
| 储存温度（℃） | -40~+85 | |||||
2、加连接头的参数在以上数据的基础上加0.2dB，回波损耗≥55dB（APC），≥50dB（UPC）。
